QED3110 RGB 全彩 LED 驱动芯片
芯片功能
QED3110 为电源线与数据线合并单线传输,RGB 三色 LED 驱动芯片,仅通过电源线 VDD 和 GND 供电同时传输数
据。芯片内置 PWM 驱动信号,RGB 三通道最大输出电流各 10mA,256 级 RGB 灰度。芯片无需外围器件即可工作,可
直接与 ø5、5050、3528 等灯珠封装在一起。
主要特性
* 公司专利技术:单线供电同时传输数字信号;
* 突破:可反复烧写存储单元芯片地址,最大地址 512;
* 内置稳压电路,电源输入范围:1.6V~3.6V;
* 256 级 PWM 灰阶控制;
* PWM 刷新率 2Khz,通道间交错时间迟滞 1us,使系统瞬态电流及噪声降低到最小;
* RGB 三路每通道默认 10mA 电流;
* 数据传输速率 100kbps~250kbps;
* 应用方式:A 高压串联应用(电压高电流小)
B 低压并联应用(电压低电流大)
* 可将 QED3110 芯片封装到 5050、3528 及直插四脚 ø5 等灯珠内部实现一体。
典型应用
* 圣诞灯、窗帘灯、点光源、建筑 LED 外观、情景装饰工程等。
产品优势特点:

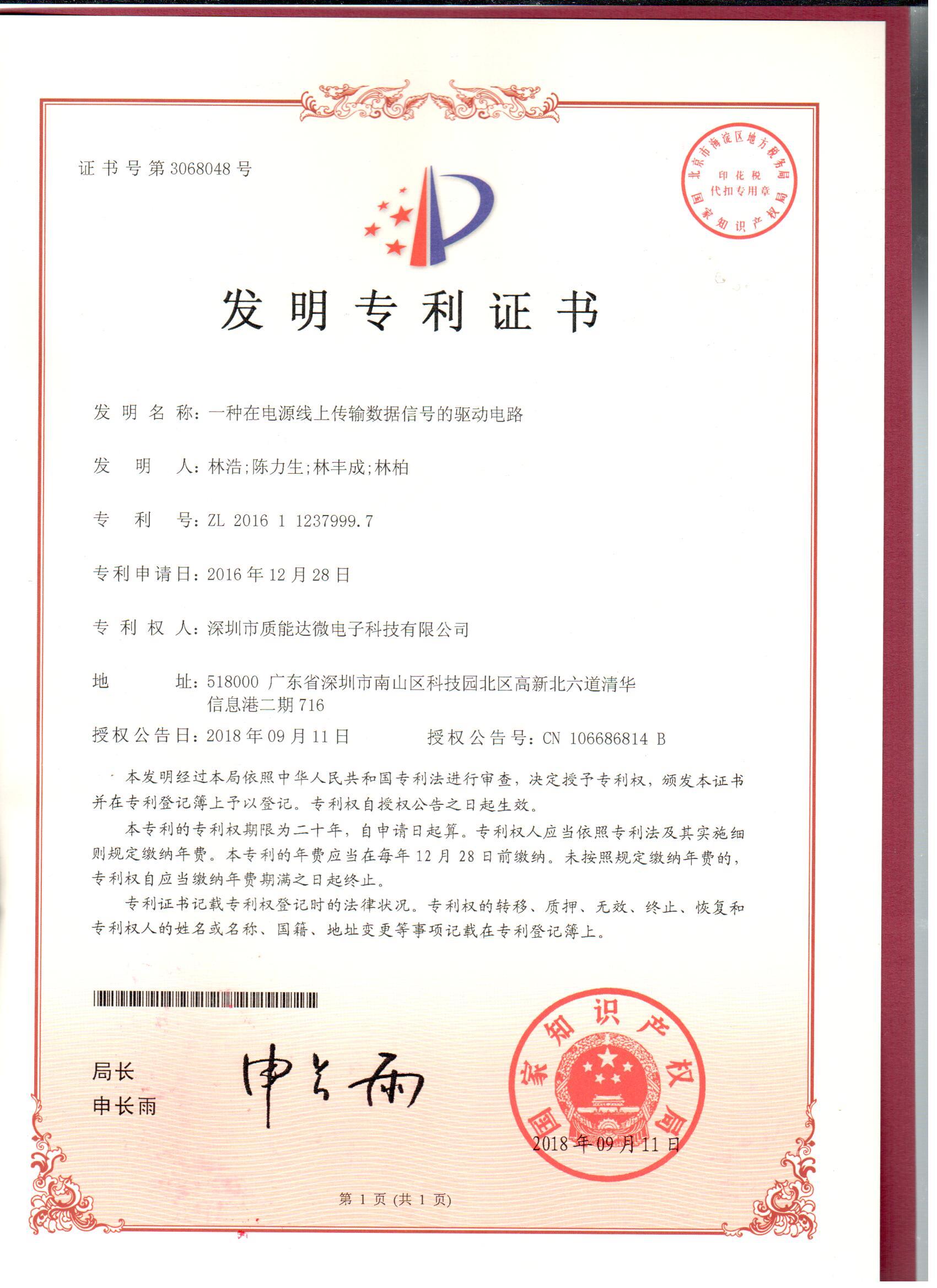

一:发明专利,LED行业的一个产品智能化升级。(led从功能化转到智能化)
1)传统的RGB都是单色,传说中的7彩是不同7个颜色灯珠组合,并且不能做显示效果及编程。QED3110点控内置ic,解决了每个灯珠都是全彩,并且单点单控,智能控制器软件编写程序,实现文字,图像,视频效果播放。每个灯珠256*256=65536种颜色。

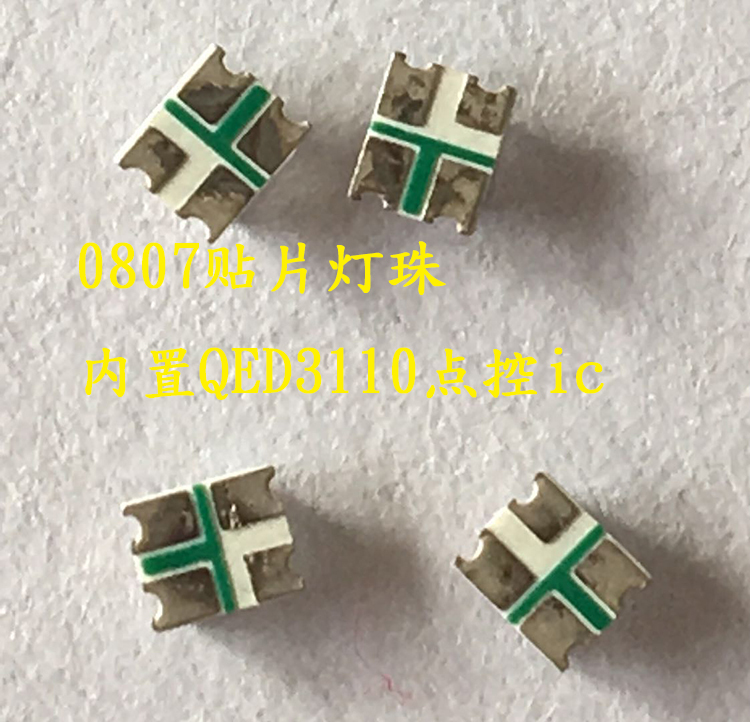

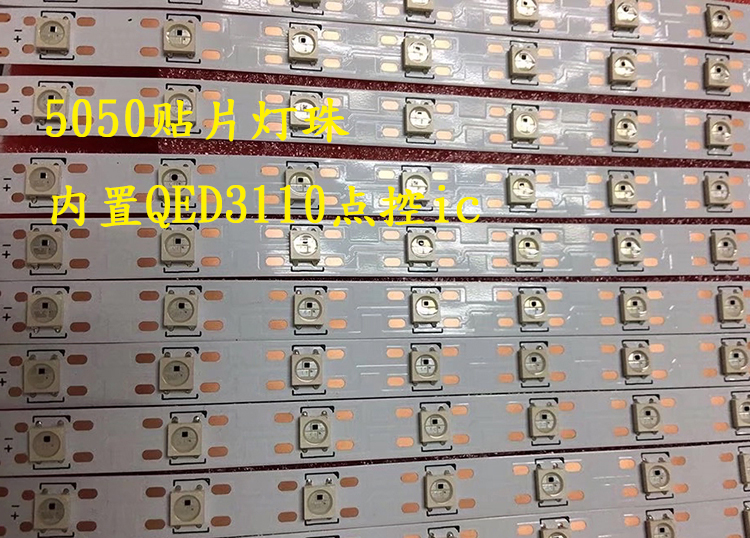

2)QED3110ic, 可以封装内置在5050, 3535,1209 ,0807的型号等贴片灯珠,直插4脚F5,F8,F6等型号草帽灯珠。应用领域广泛。
3)控制器编写程序,客户终端可以:控制器插卡,手机APP控制,按键选择程序,WIFI,蓝牙,电脑网络连接播放,视频输入法播放。
二:电力载波传输数据(实现数据传送与电源一条线)

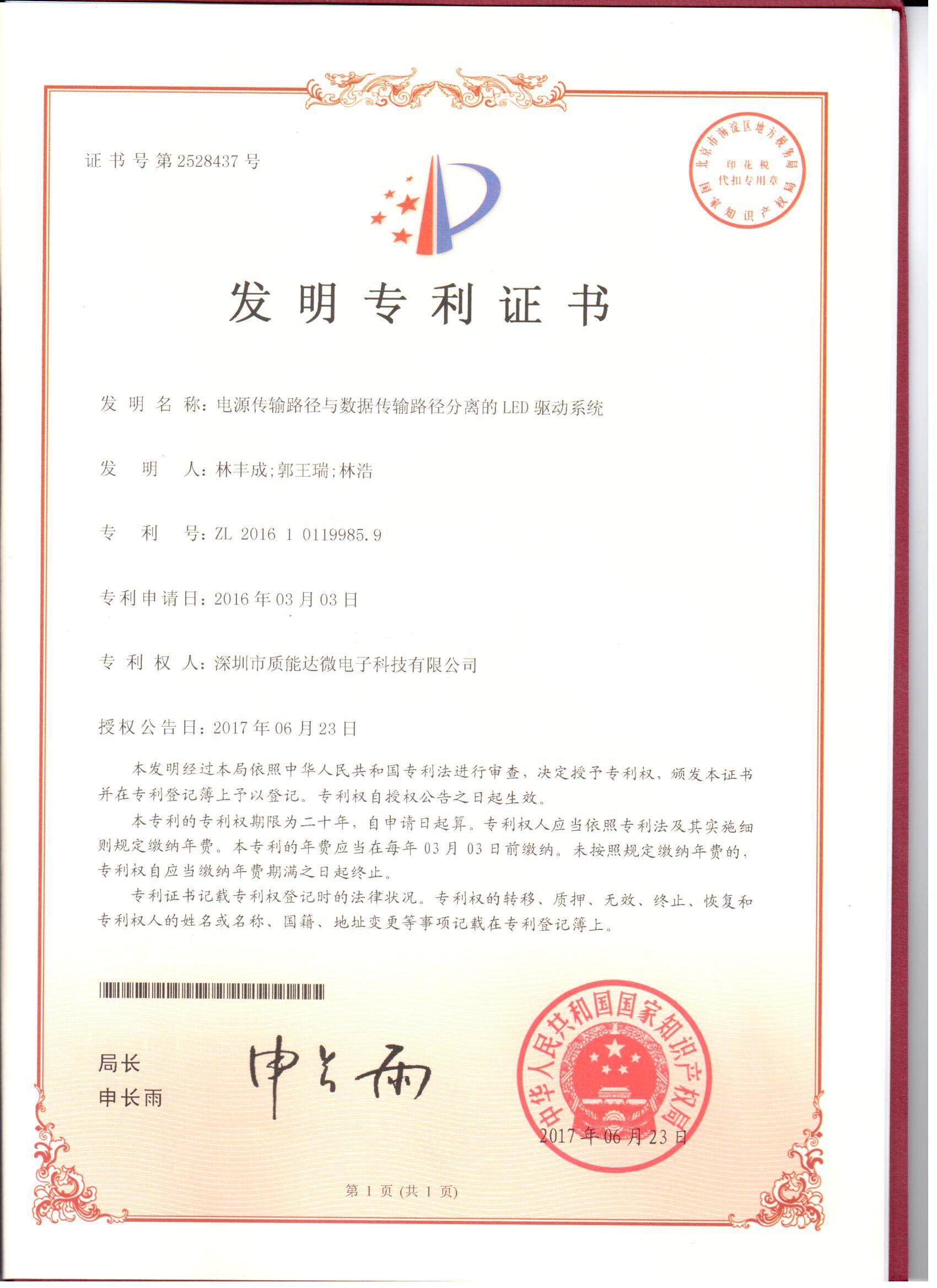

这是QED3110的发明专利技术,解决了数据线单独需要一条线的技术。这项技术改变,对产品加工,生产,成品应用都节约了成本,特别是减少了生产材料及器件和工程安装材料成本,减少外围元器件,提高产品良率。终端产品简洁,易学,易懂,深受客户喜欢,出口欧美,加拿大,日本,等世界各国。

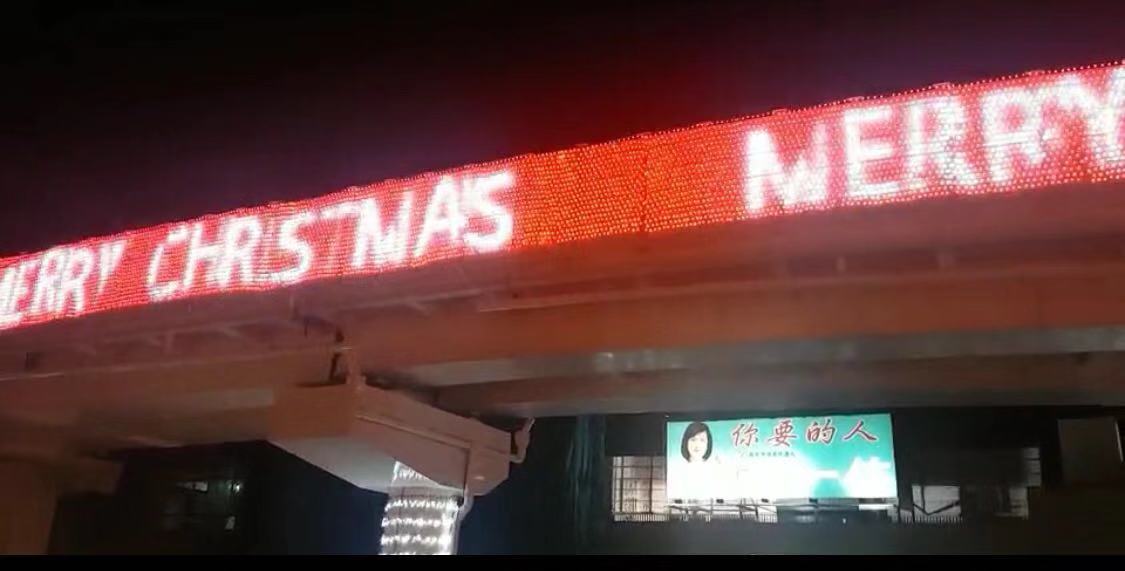

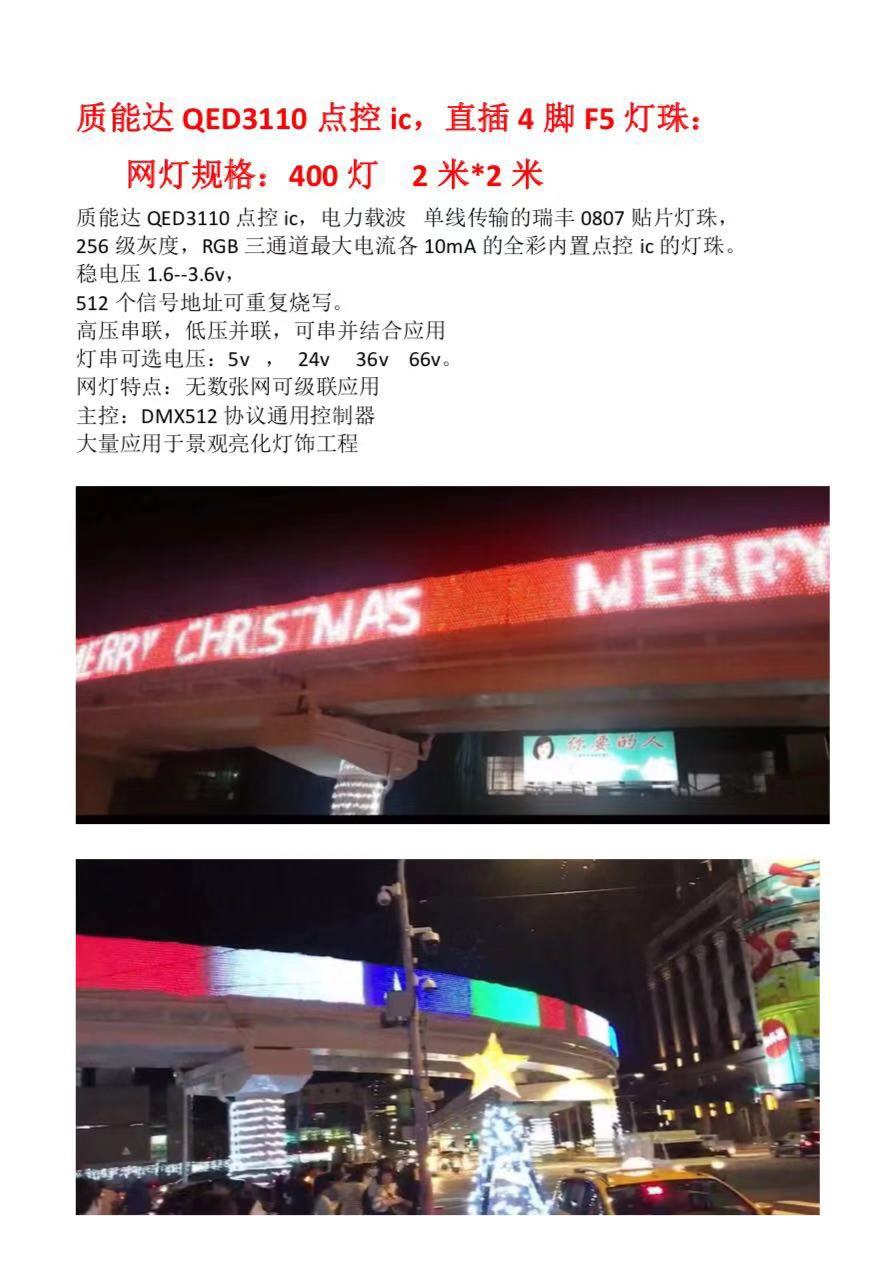

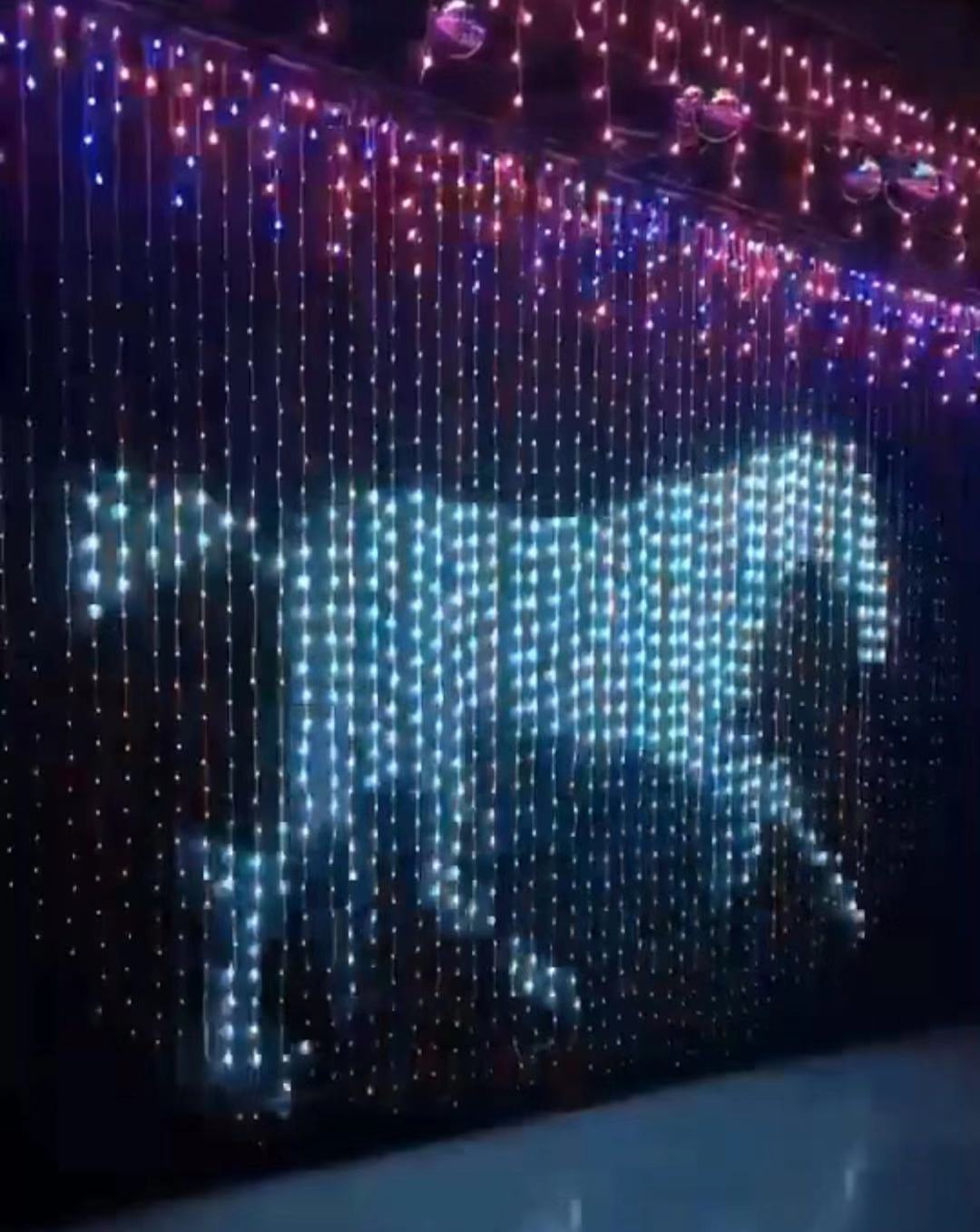

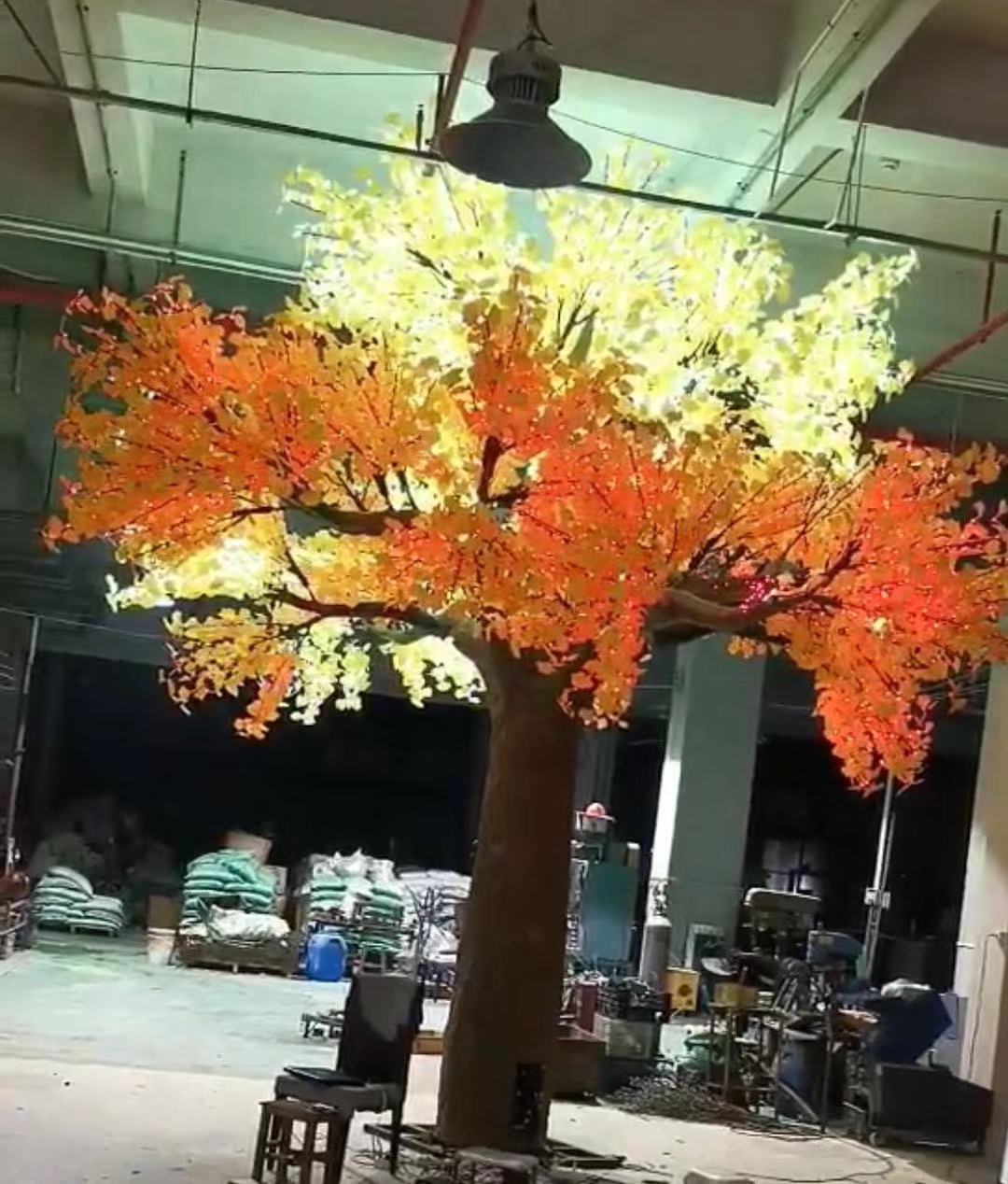

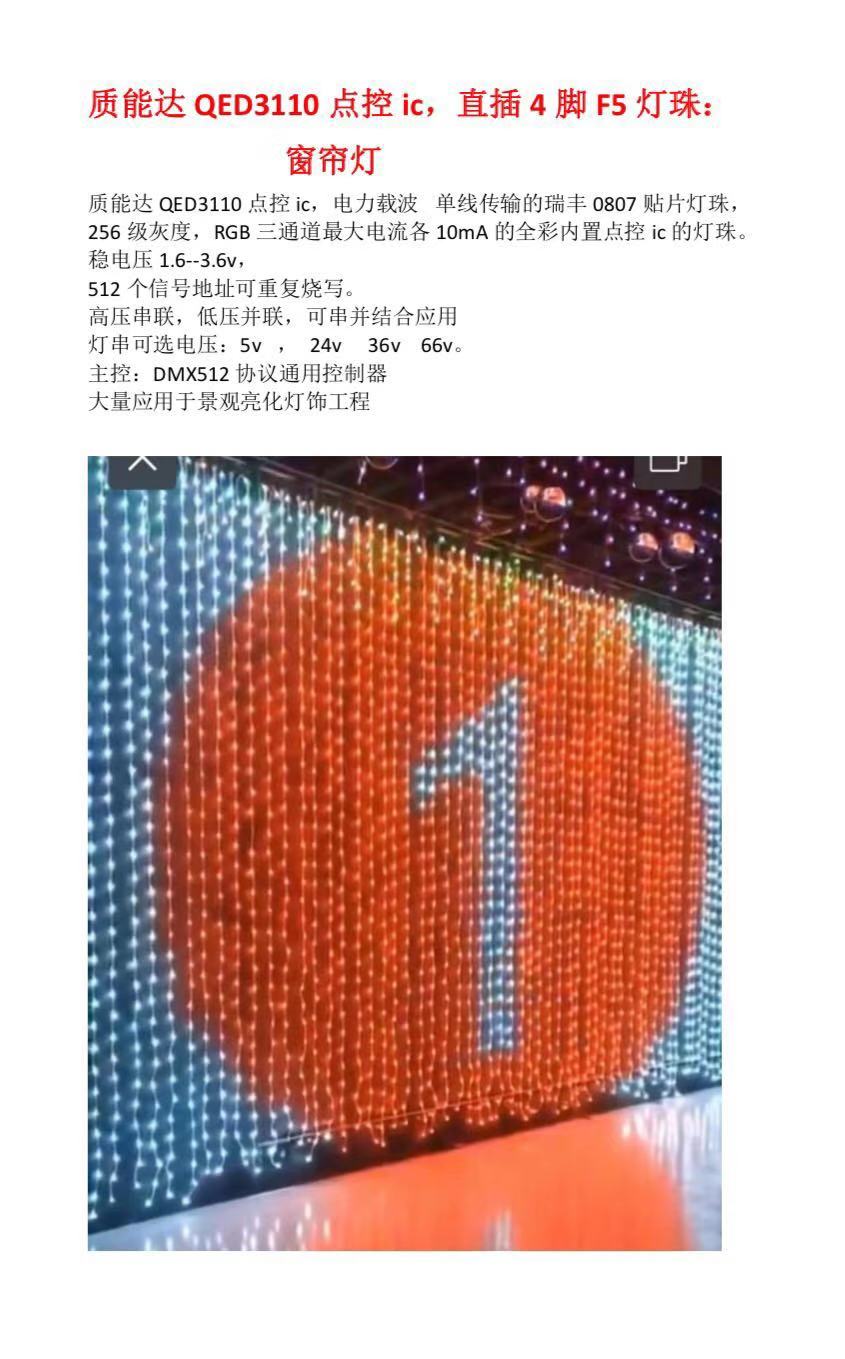

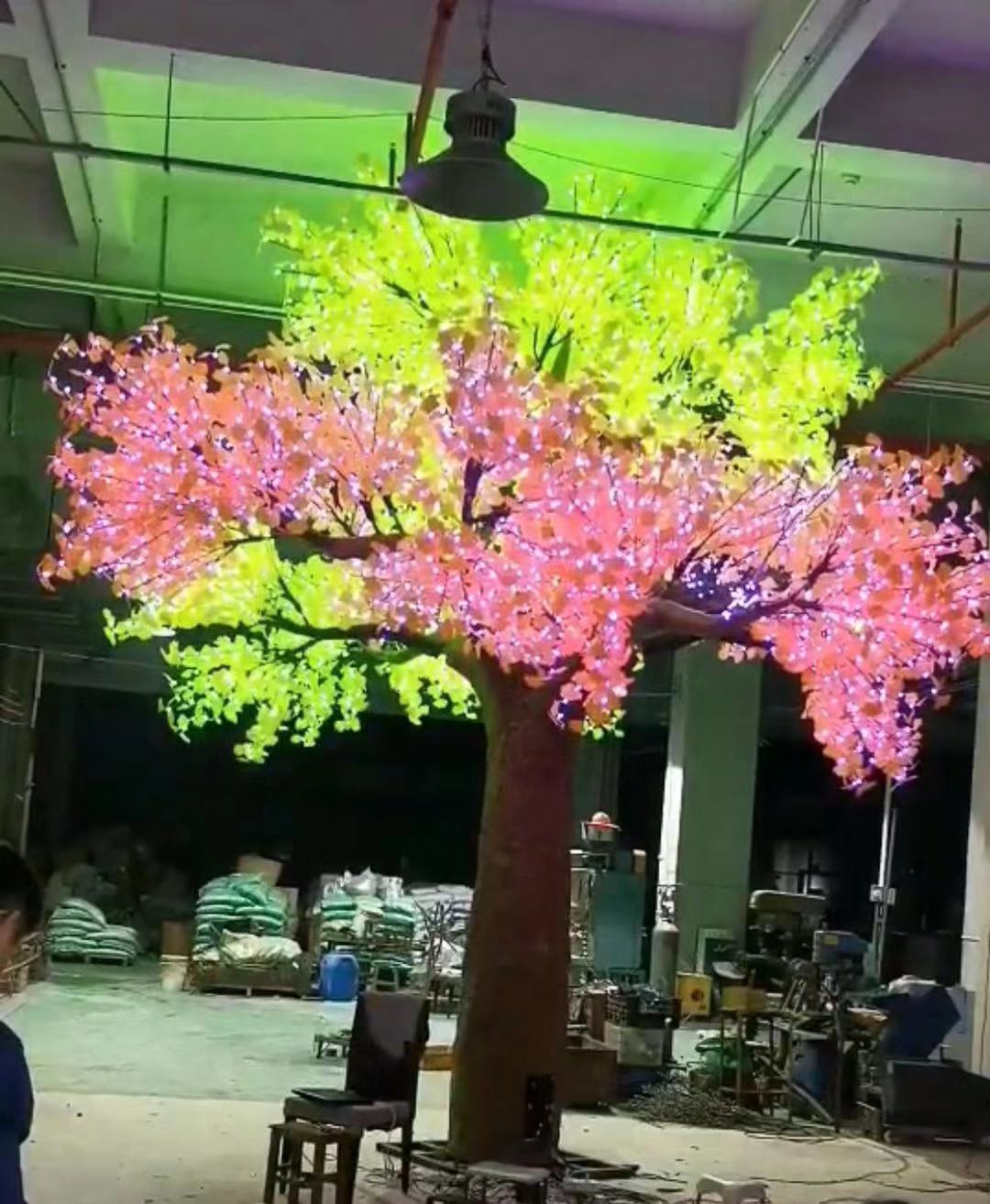

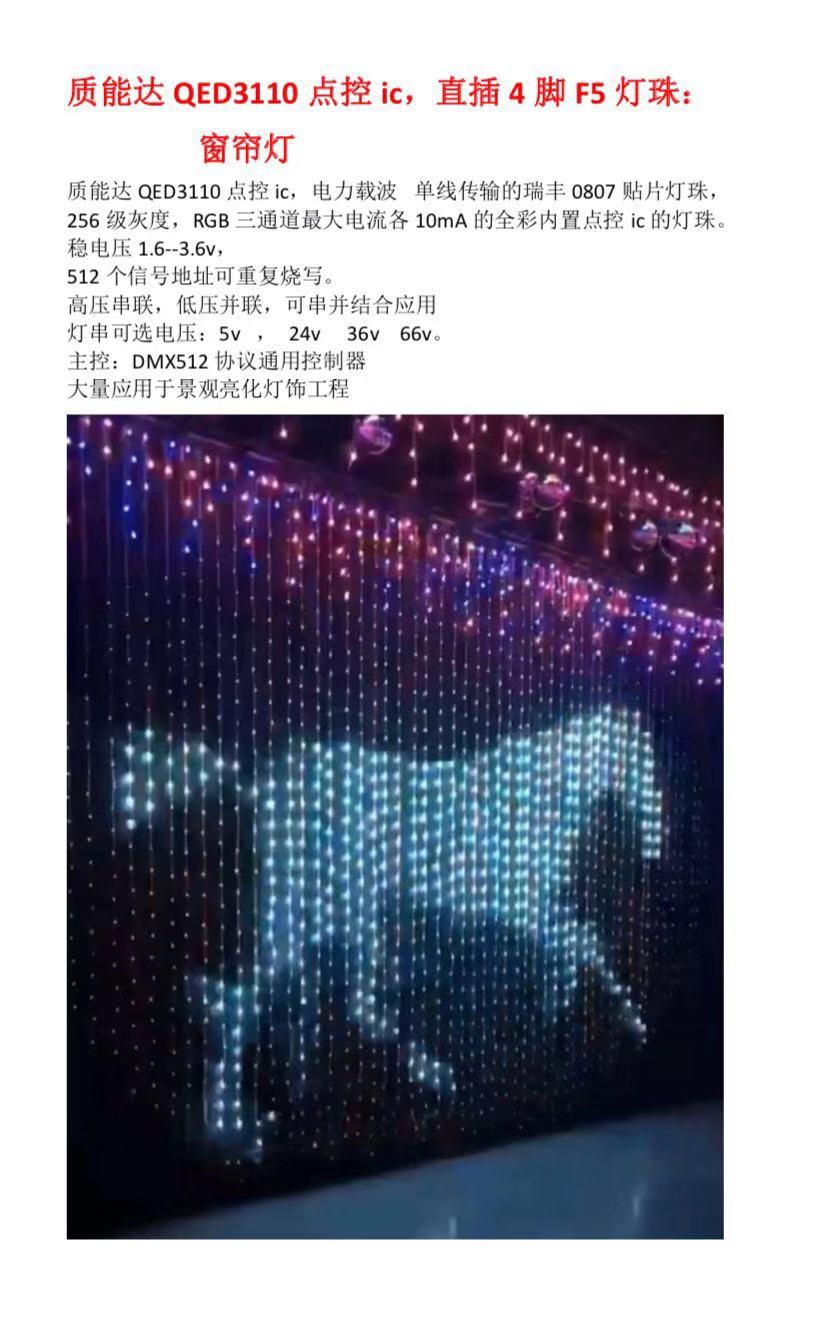

三: QED3110内置ic的各款灯珠,高压串联,低压并联,也可串并结合。直插灯珠产品电压5v,24,36v,66v目前有成熟控制器及电源,大量用于树灯,窗帘灯,网灯,及圣诞系列终端灯饰产品。
圣诞系列产品有:24灯 ,98灯 108灯 125灯 200灯 400灯等规格,看客户订单要求。灯与灯间距 5cm—30cm都有。

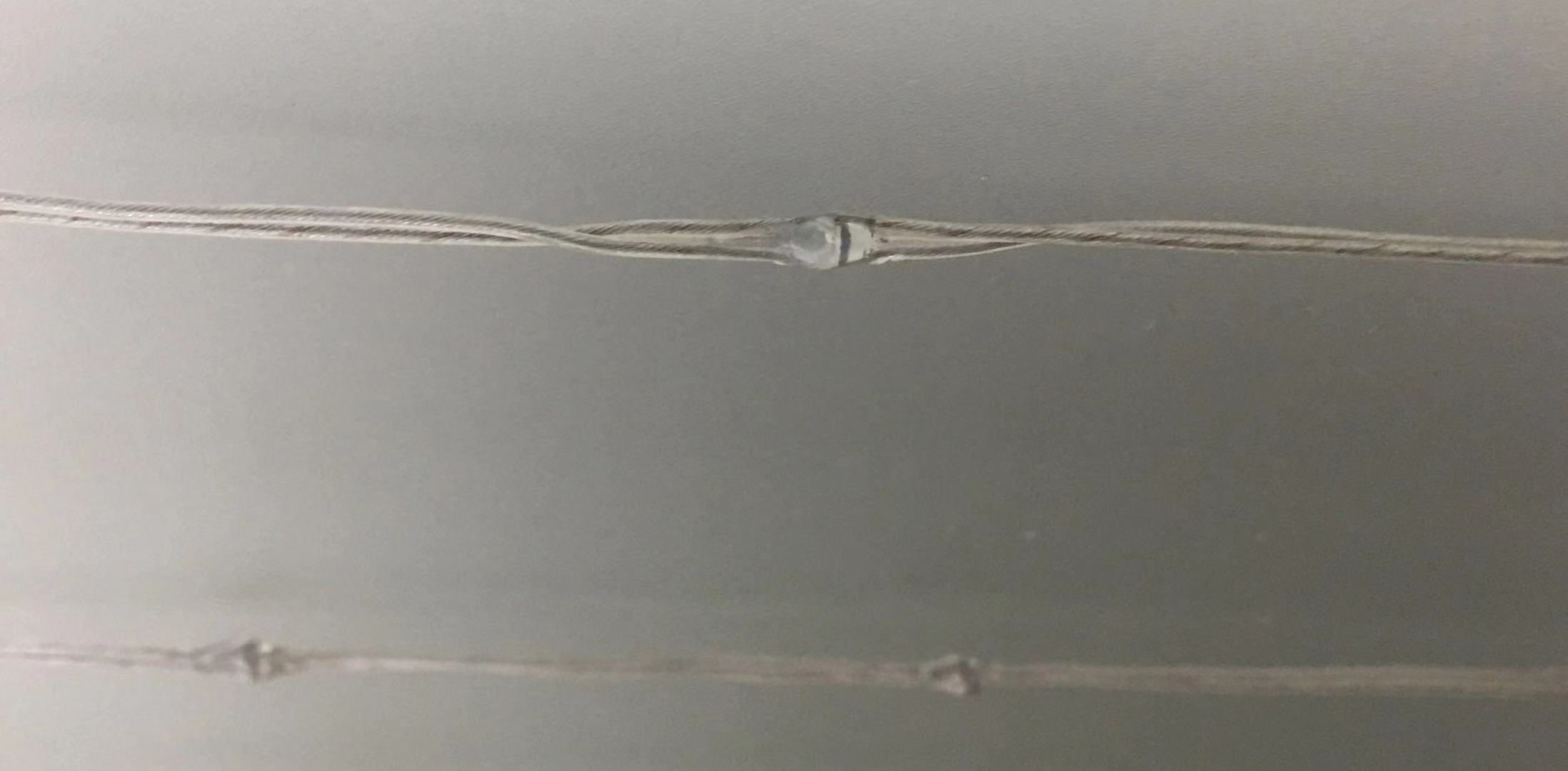

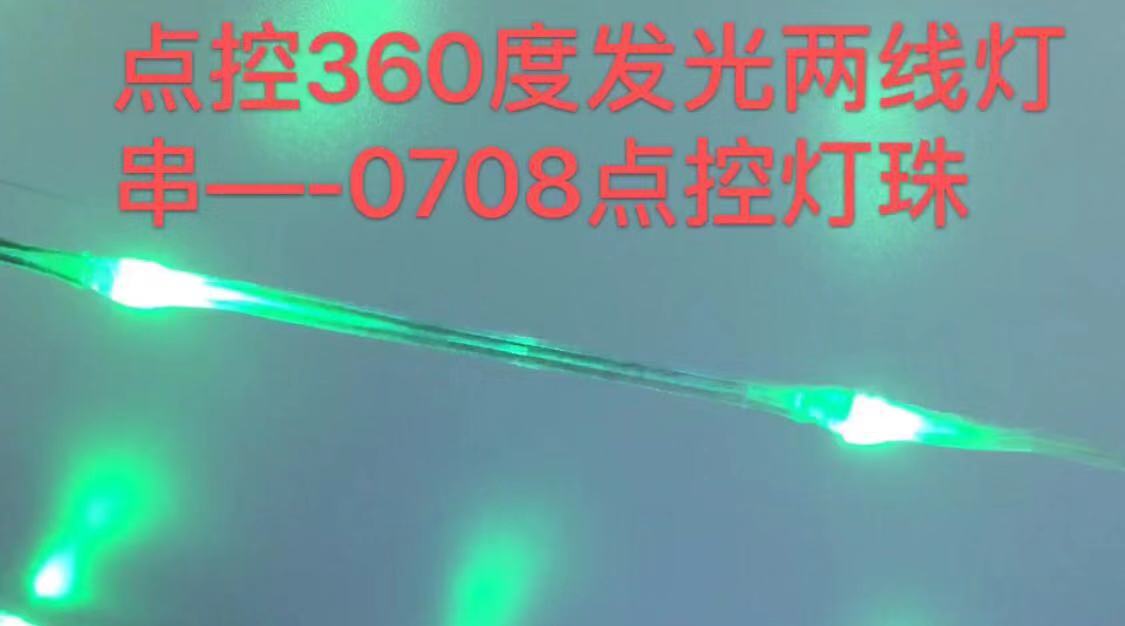

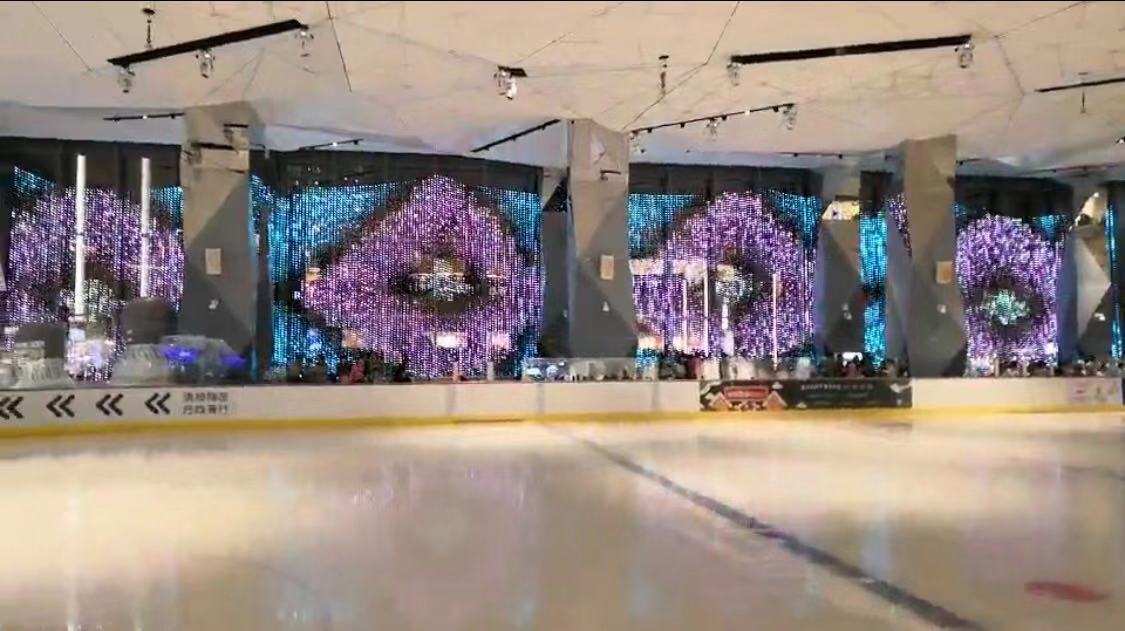

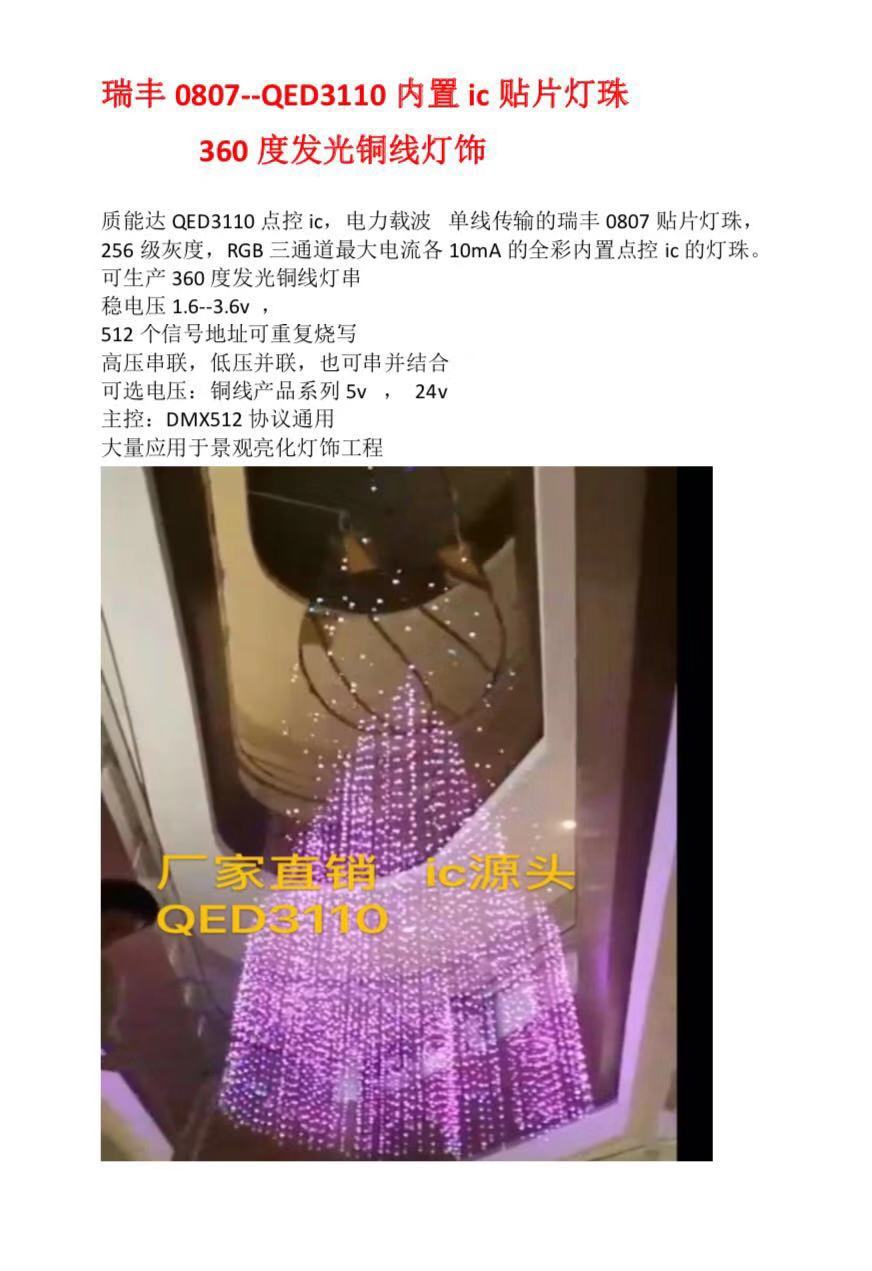

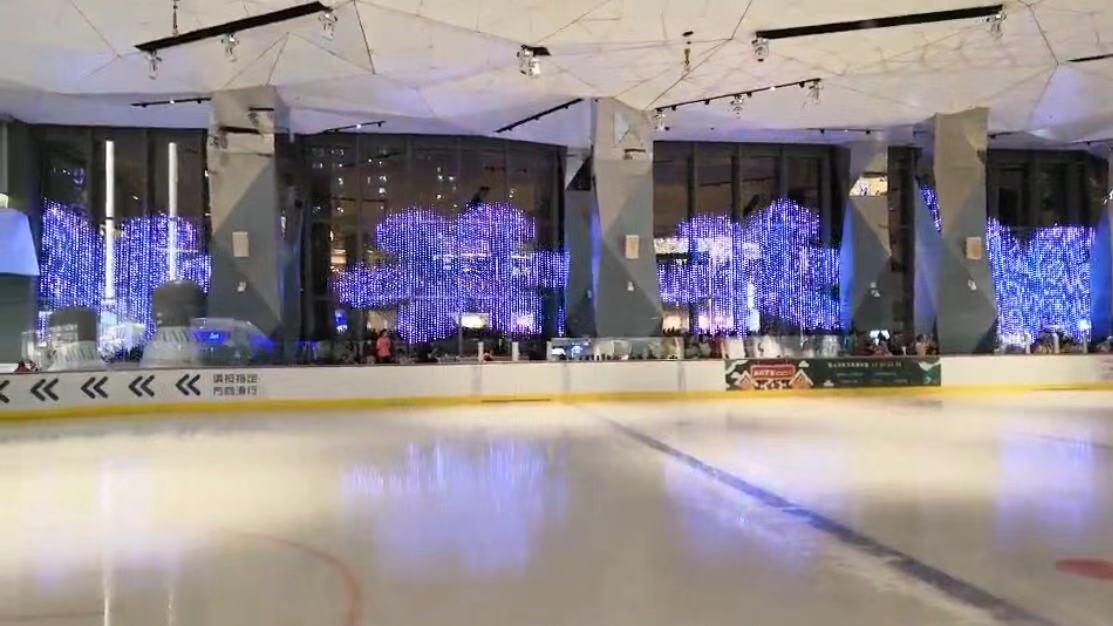

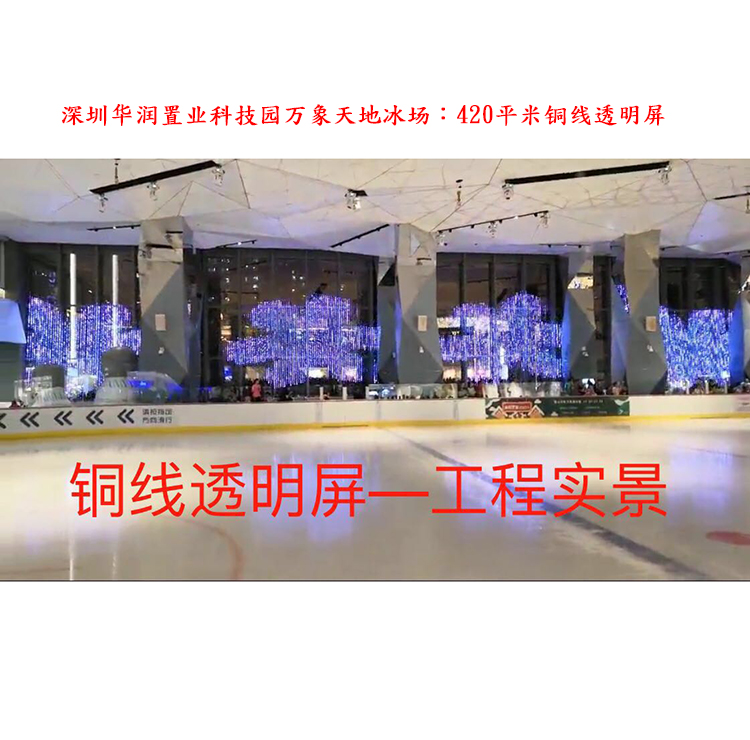

两线铜线灯串0807贴片灯珠是目前世界上唯一一款可以用在铜线上贴片生产能显示文字图像效果的灯珠。QED3110铜线360度发光灯饰产品,安装简单,隐形透明,目前主要用在酒店,商场 ,餐厅,等景观亮化和氛围灯饰。用于商场大型透明屏,家装窗帘屏等,一款产品适合一年四季各种气氛,不同的节日编写不同的播放效果,解决产品一次性应用浪费问题。与传统灯饰比较优势明显,可单条及多条组合应用,并且没有限制。
铜线产品系列电压:5v,24v目前有成熟控制器及电源。灯与灯间距5cm——30cm均可,目前大批量生产5cm,10cm灯间距标准产品,24v电压单条灯数为49灯,98灯 196灯规格。有成熟的控制器及电源配套。

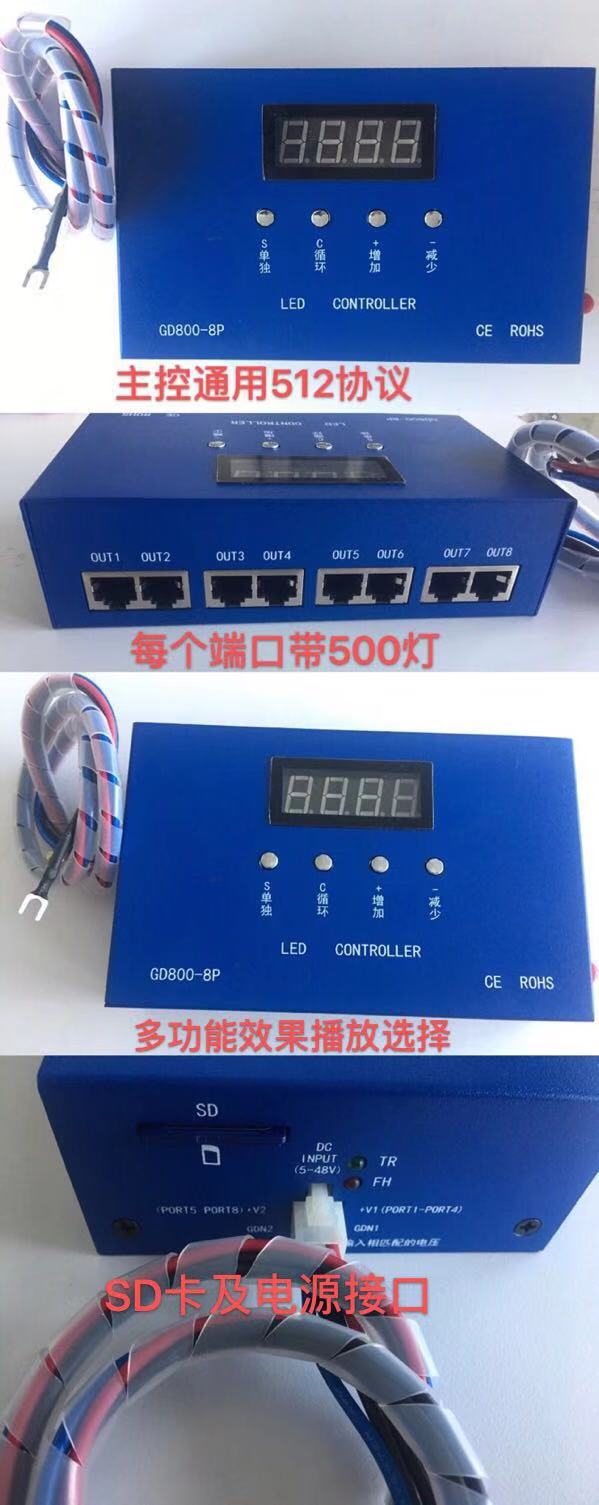

四:QED3110终端大型的工程,市面上DMX512协议都能用,我们提供客户转码器。
如果客户自己有大订单,需要自己设计控制器,在采购产品一定金额的数量下,我们提供协议及技术支持。
五:产品可以实现任意串并联,电源结构设计简单,容易通过UL,FCC等国际认证,并能够实现远近距离无线遥控以及APP控制。同时安装,拆卸,检修方便。
