QED3001 3通道 LED 恒流驱动芯片
3 Channel LED Driver IC with constant Current
芯片功能(Functions)
QED3001 是单线传输、三通道 LED 恒流驱动芯片,内置 12 位灰阶控制的 PWM调制功能。3 个恒流输出通道所输出的电流值不受输出端负载电压影响,并提供恒定一致的输出电流,用户可以选择不同的外接电阻来调整输出电流,调整范围从 0 到 30mA。内置电压调节器,使芯片正常工作在4.5~32V 的较宽电压范围内,输出端口最大耐压达到32V,该芯片具有上电自动检测功能,上电后显示蓝光(3 wire/3 Channel constant Current LED Driver IC with 4096 Grey Scale; Adjustable Driving Current from 0 to 30mA; Voltage from 4.5V to 32V)。
主要特性(Features)
l 3路恒流输出通道,恒流输出不受输出端负载电压影响(3 channel constant current)) l 输出电流范围:0~30mA(up-to 30mA current) l 典型电流为20mA,外接电阻为620Ω(adjustable external R) l 曼彻斯特通信接口(Manchester Protocol ) l 超强级联驱动能力,单线最大级联数达1024(serial connected LEDs up to 1024) l 上电自动检测功能,上电后显示蓝光(power-up with 25% blue light) l 较高的刷新速率,PWM 输出频率可达 1000Hz 以上(refreshed rate > 1Khz) l 4096级PWM灰阶控制(4096 Grey Scale) | l 输出通道交错时间迟滞80ns,使系统瞬态电流及由此产生的噪声降低到最小(the overlap timing in channels less then 80ns) l 精确的输出电流精度:通道之间±1.5%,芯片之间±3%(accuracy ±1.5% in channels,±3% in chips) l 较宽的数据传送速率范围:100KHz~1.5MHz(Date rate up to 1.5Mhz) l 较宽的工作电压范围:4.5~32V(power Supply 4.5v-32V) l 低耗电量:<100mW(Low power < 100mW) l 极强的抗干扰能力,ESD > 7KV(ESD > 7KV) |
典型应用(Typical Applications) 封装信息(Package)

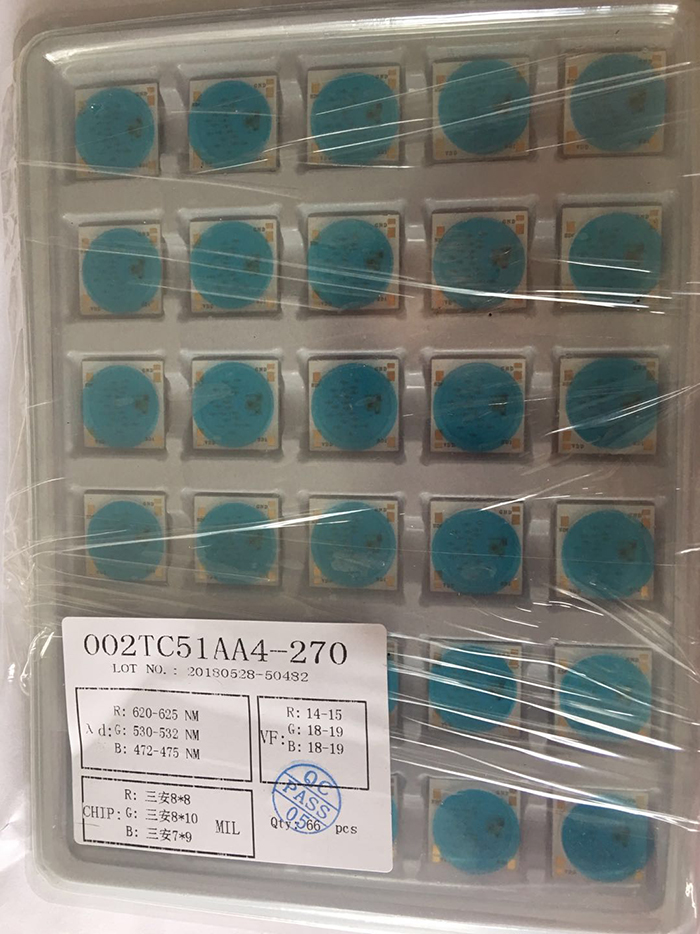

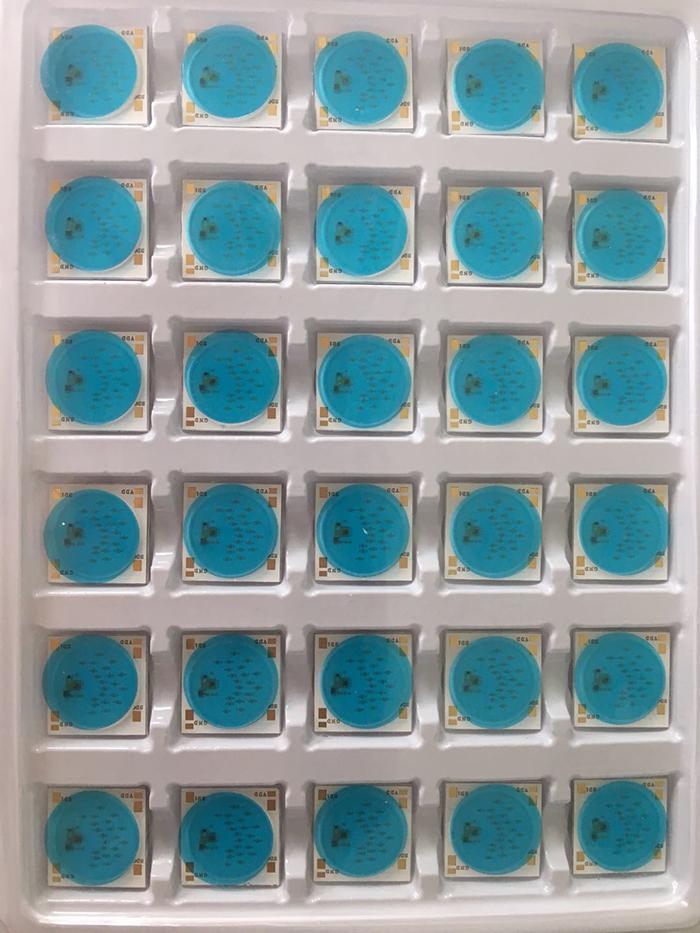

l 单像素点光源(dot light) l 柔性灯带(FPC LED or Blending LED ) l 护栏管(LED Tube) l 招牌字(Character LEDs) l 条形屏(Strip Screen) | l SOP14 l SSOP10 l SOP8 l 5050 l COB封装(1颗ic带9个RGB) |
