QED DMX512 1-4 通道 LED 恒流驱动芯片

芯片功能

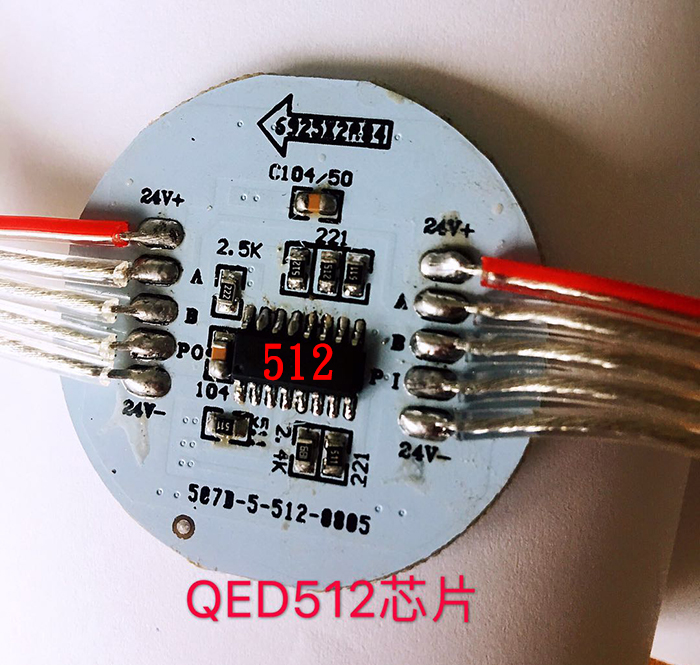

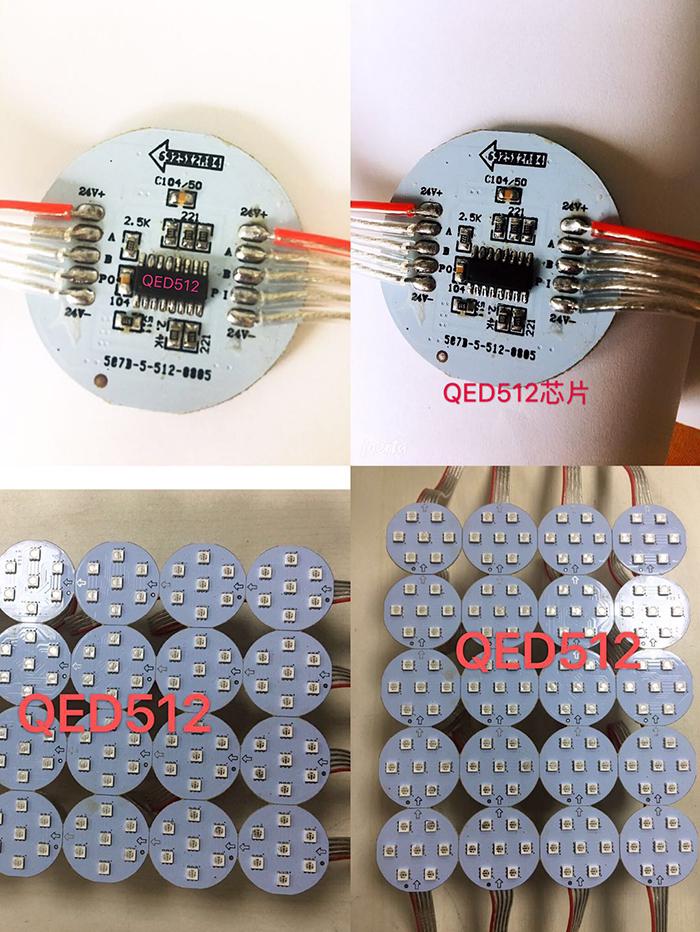

QED512A 是 1-4 通道 LED 恒流驱动芯片，精确解码 DMX512 协议，传输速率 250kbps~750kbps。内置 EEPROM，

自带 8 位灰度转 16 位灰度 Gama 校正。芯片 RGBW 端口耐压 32V，最大 30mA 恒流输出。内置 485 差分输入接

口，传输距离远，抗干扰能力强。输入电源 2.6V~32V，无需外接分压电阻。支持两种数据传输模式，可实现断点续传。

主要特性

 兼容并扩展 DMX512（1990）协议；

 信号传输速率：250Kbps~750Kbps；

 数据信号支持两种传输模式：

 内置 485 差分输入接口，差分信号输入，

并联应用，支持差分信号在线写码，最大

地址可达 1024，即 4096 通道；

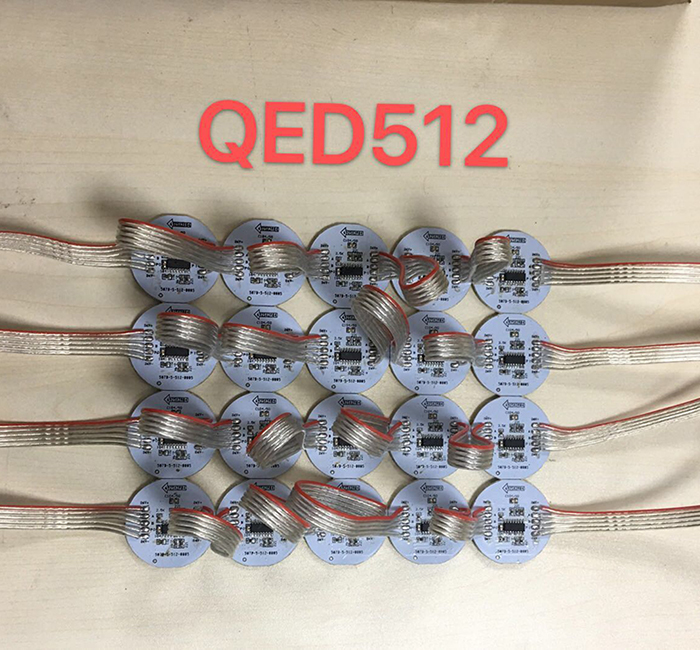

 单端信号串联输入串联输出，向下级联，

自定址无需写码。信号自整形，可以无限

级联。同时支持断点续传，除了首两个点

同时损坏之外，任意连续两个点损坏不影

响信号向后级传输；

 内置 EEPROM，最大支持 4096 通道寻址，双地址

备份防止地址丢失；

 自带 Gama 校正，8 位灰度（256 级）转 16 位灰

度（65536 级）；

 RGBW 端口耐压 32V，各通道恒流输出 3mA~30mA，

±1.5%通道间电流差异，±3%芯片间电流差异；

 内置 5V 稳压电路，外部输入电源范围 2.6V~32V；

 PWM 刷新频率默认 3.9Khz，通过极性选择脚设置

PWM 反向并降频至 800Hz，适合驱动外挂大电流器

件；

 支持 3/4 组字段（slot）选择功能；

 上电自检亮蓝光（25%灰度）；

 归零码

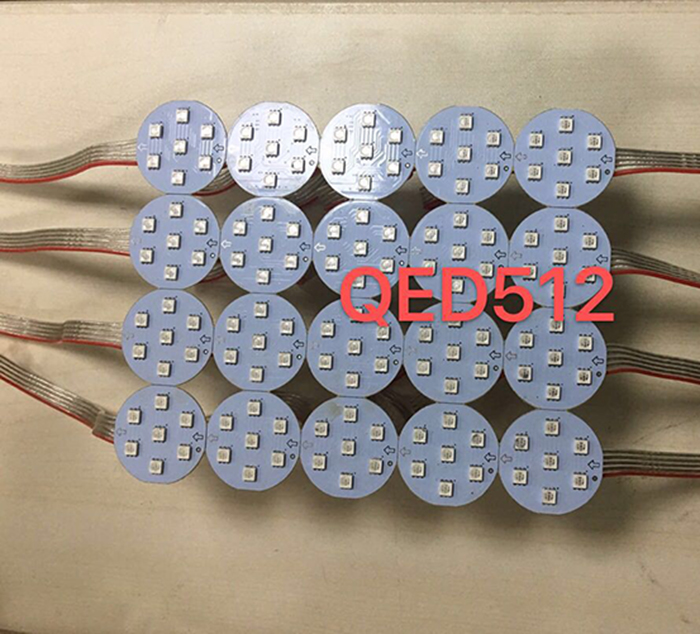

典型应用

 LED 装饰照明

 洗墙灯

 窗帘屏

 室内外 LED 屏

 建筑装饰

 舞台灯光系统
