                            QED3110 RGB 全彩 LED 驱动芯片

                            3-channel RGB embedded LED Driver IC

芯片功能（Functions）

QED3110 为电源线与数据线合并单线传输，RGB 三色 LED 驱动芯片，仅通过电源线 VDD 和 GND 供电同时传输数据。芯片内置 PWM 驱动信号，RGB 三通道最大输出电流各 10mA，256 级 RGB 灰度。芯片无需外围器件即可工作，可直接与ø5、5050、3528 等灯珠封装在一起。

QED3110 is RGB embedded driver IC， the PWM signal transmitted through POWER line with 256 grey scale 。 The LED package available for ø5，5050，3528，0807， 1209 etc 。

主要特性（Features）

* 公司专利技术：单线供电同时传输数字信号（ patented technology with single wire signal transmission）；data transmission not affected by broken ICs;

* 突破：可反复烧写存储单元芯片地址， 最大地址 512 ；(the addresses can be up‐to 512 and re‐programmable)

* 内置稳压电路，电源输入范围：1.6V~3.6V(build in TVS circuit and voltage is in 1.6V to 3.6V )；

* 256 级 PWM 灰阶控制(256 grey scale with PWM)；

* PWM 刷新率 2Khz，通道间交错时间迟滞 1us，使系统瞬态电流及噪声降低到最小(flashed frequency 2Khz, the timing overlap is 1us between channels)；

* RGB 三路每通道默认 10mA 电流(RGB driving current 10mA each)；

典型应用(Typical Applications)

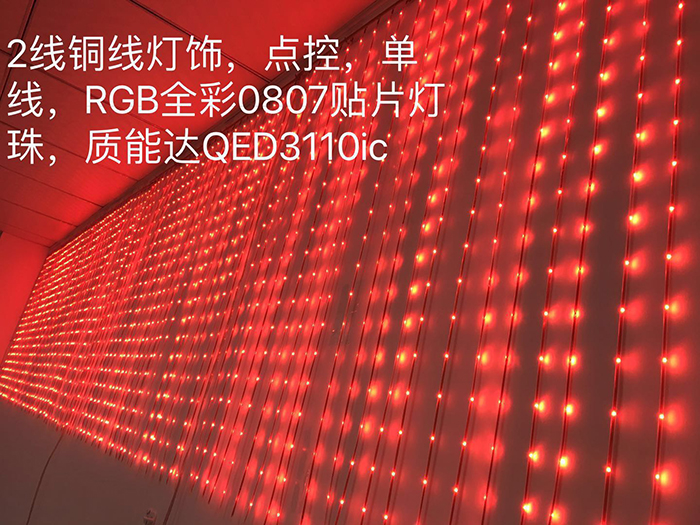

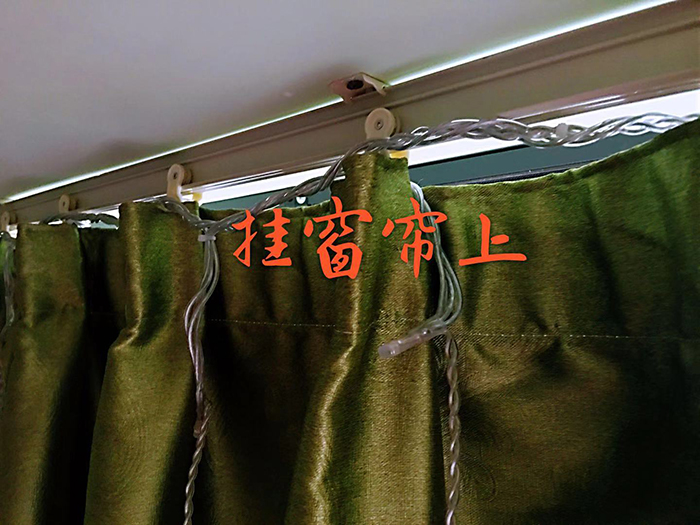

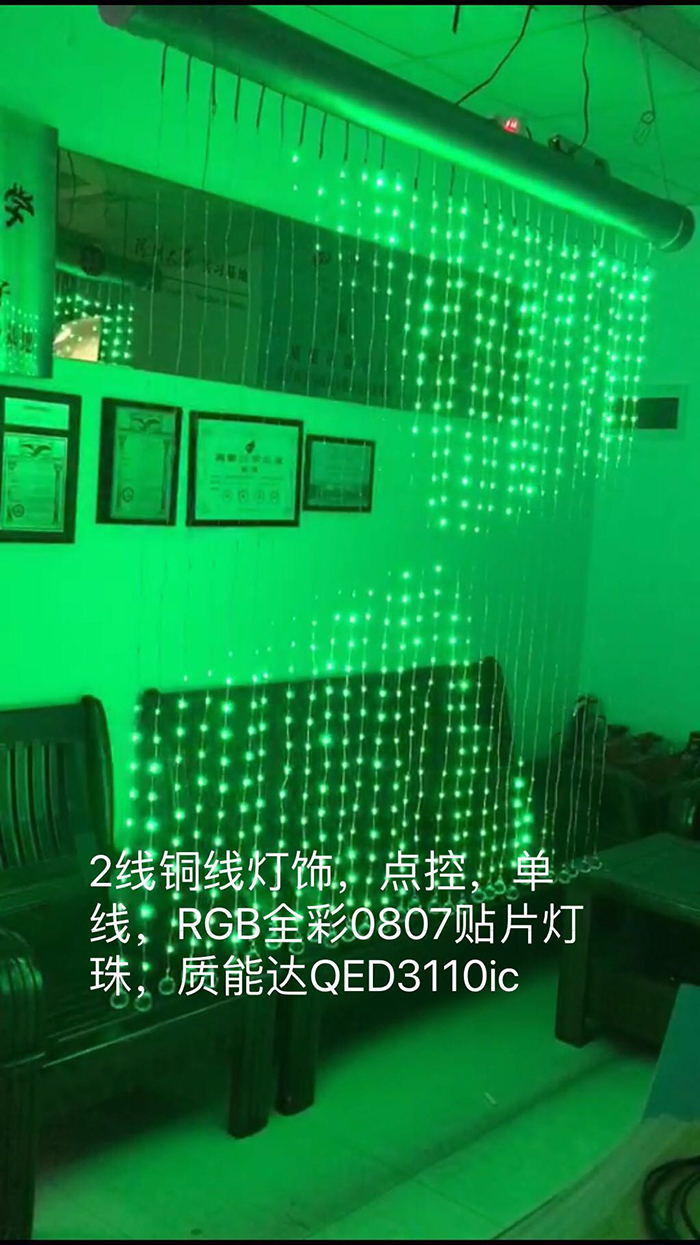

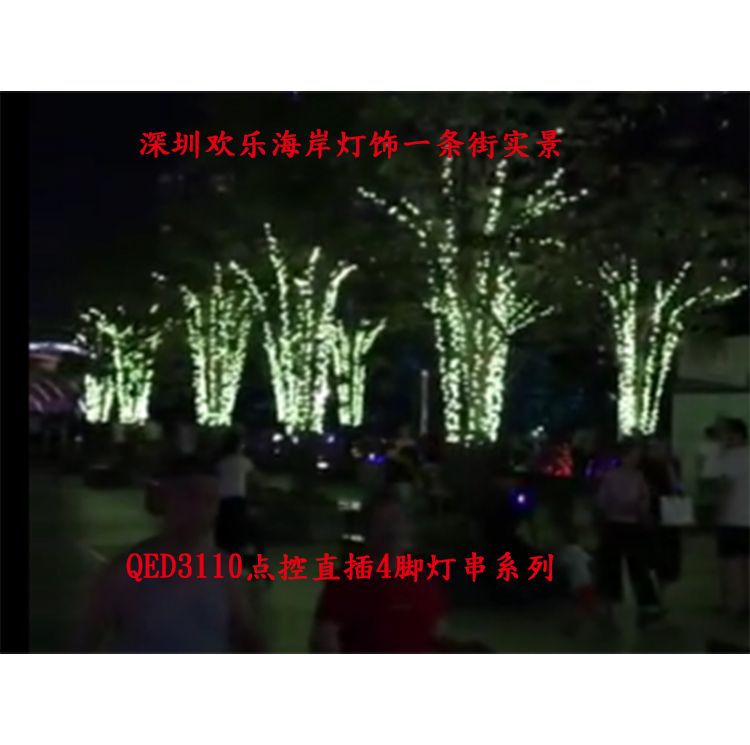

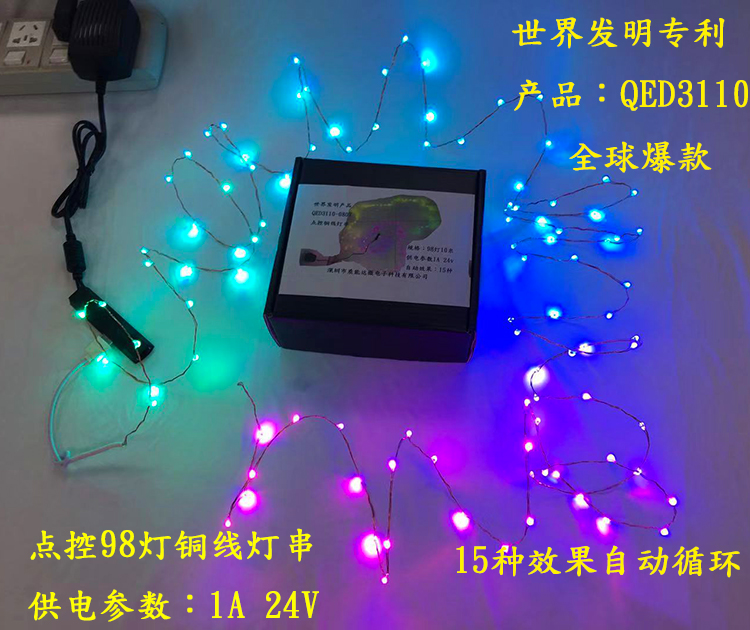

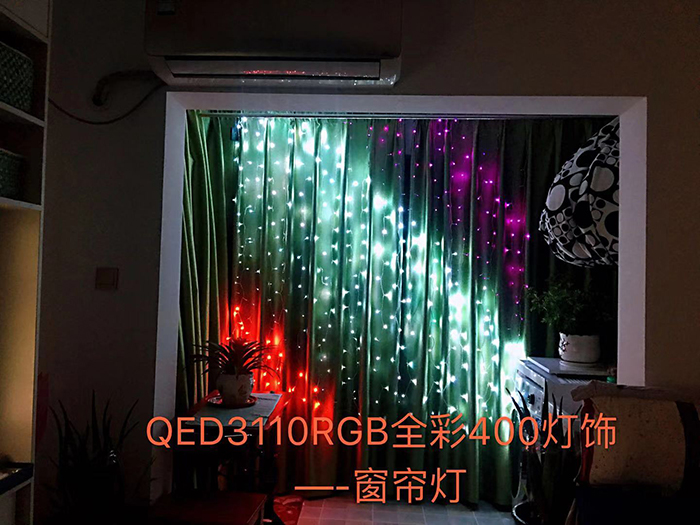

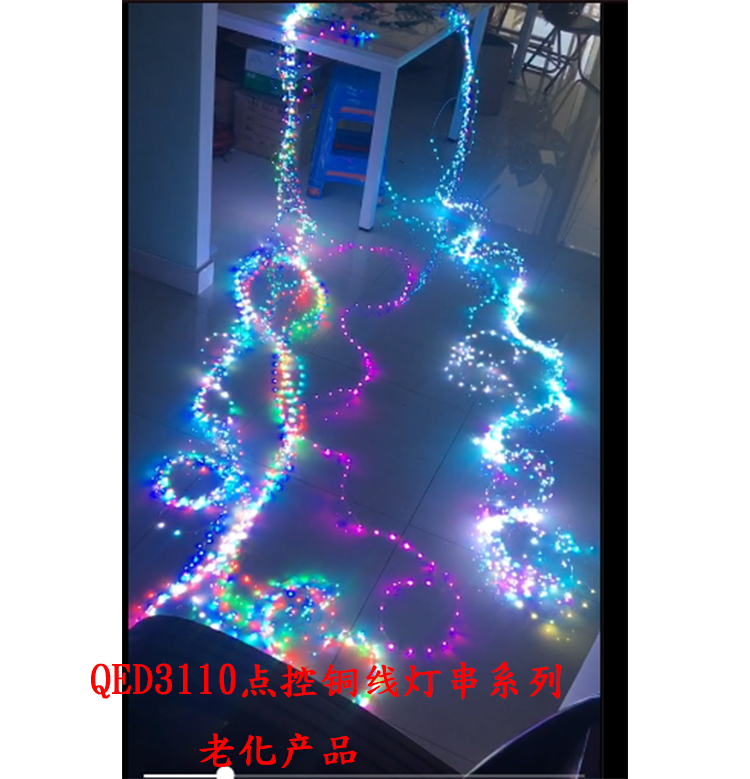

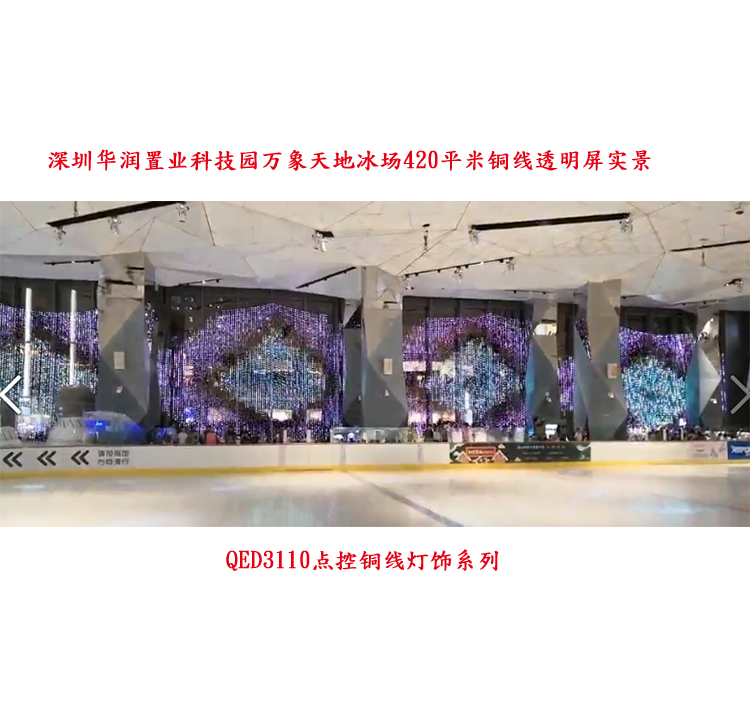

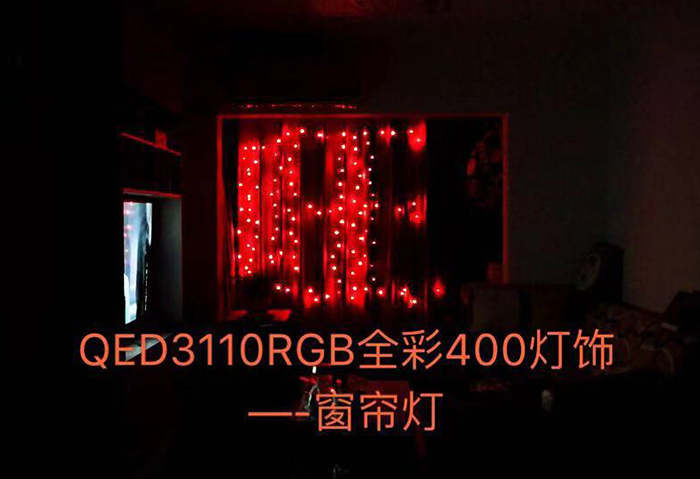

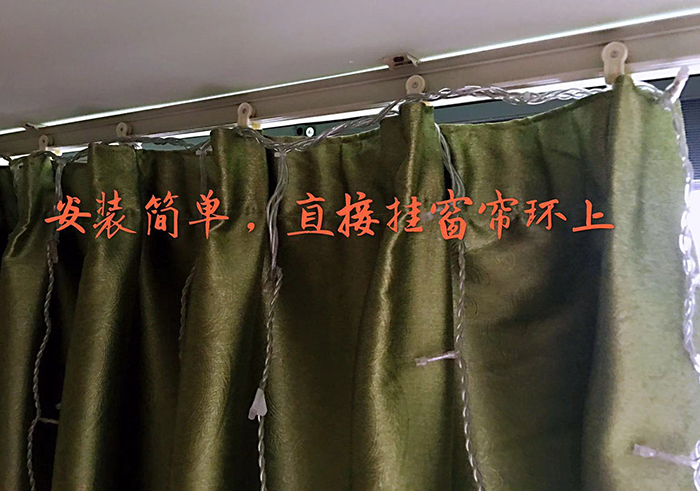

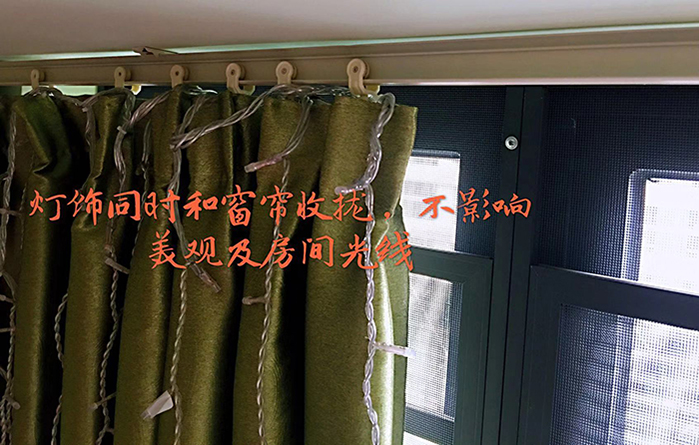

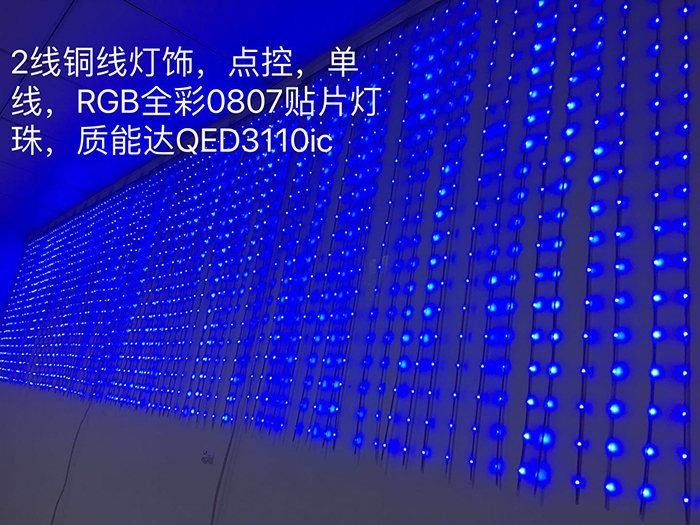

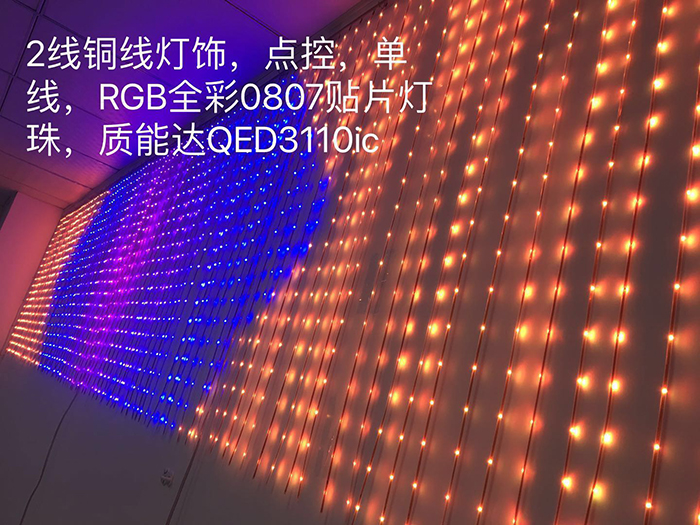

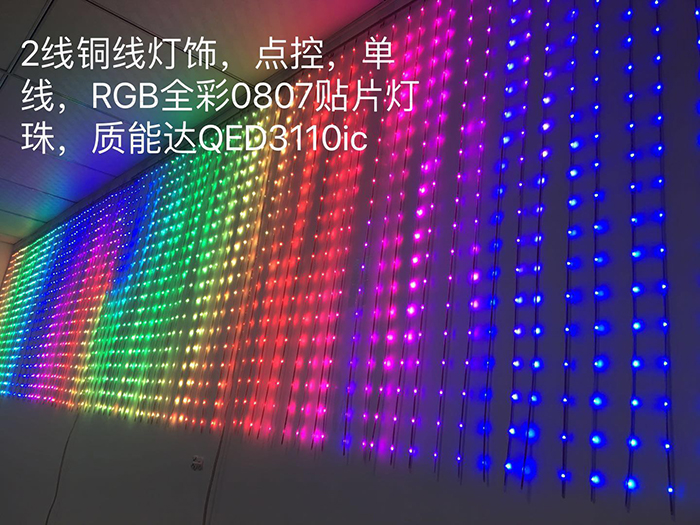

* 圣诞灯、窗帘灯、点光源、建筑 LED 外观、情景装饰工程等(Christmas Trees, Curtain Light, Dot Light, Decoration LEDs ets. )。

* 数据传输速率 100kbps~250kbps(data transmission rate 100kpbs to 250bps)；

* 应用方式：A 高压串联应用（电压高电流小）(application in serial with high voltage)

B 低压并联应用（电压低电流大）(application in parallel with low voltage)

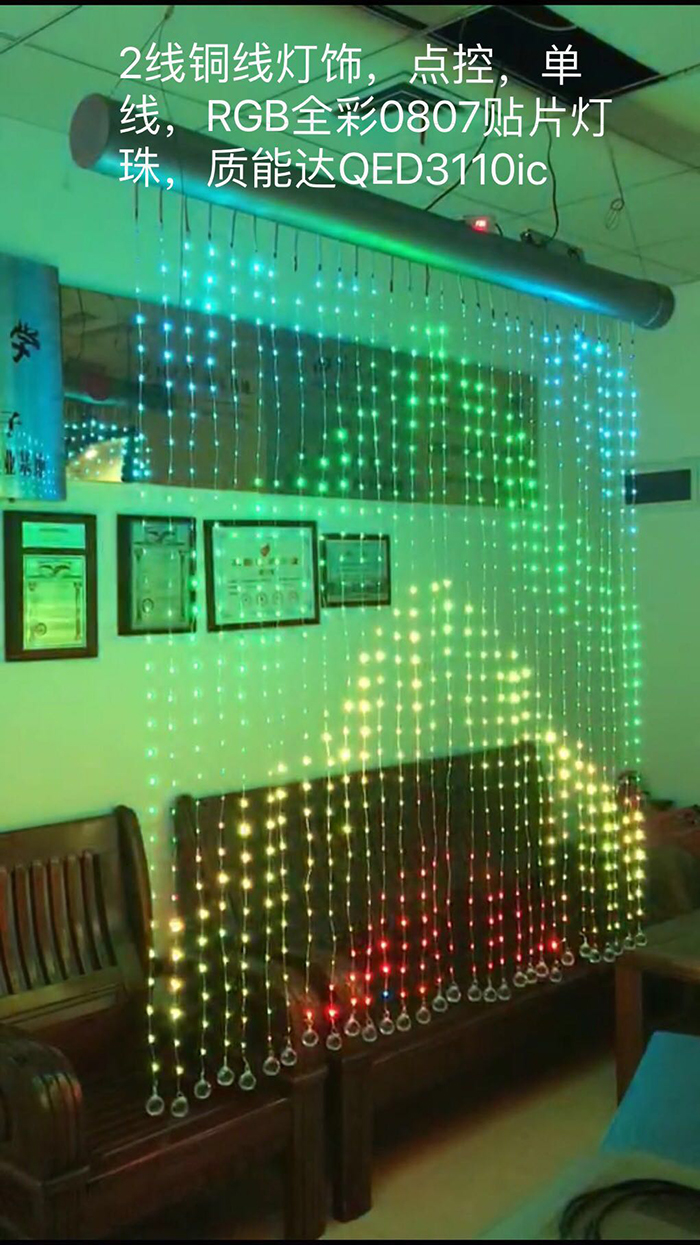

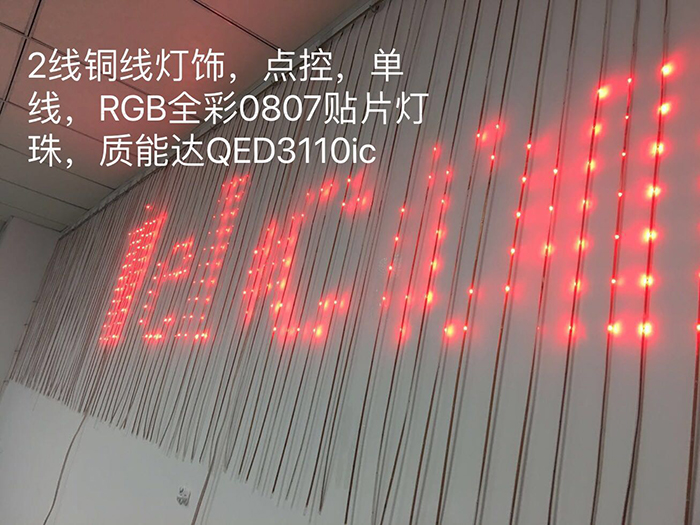

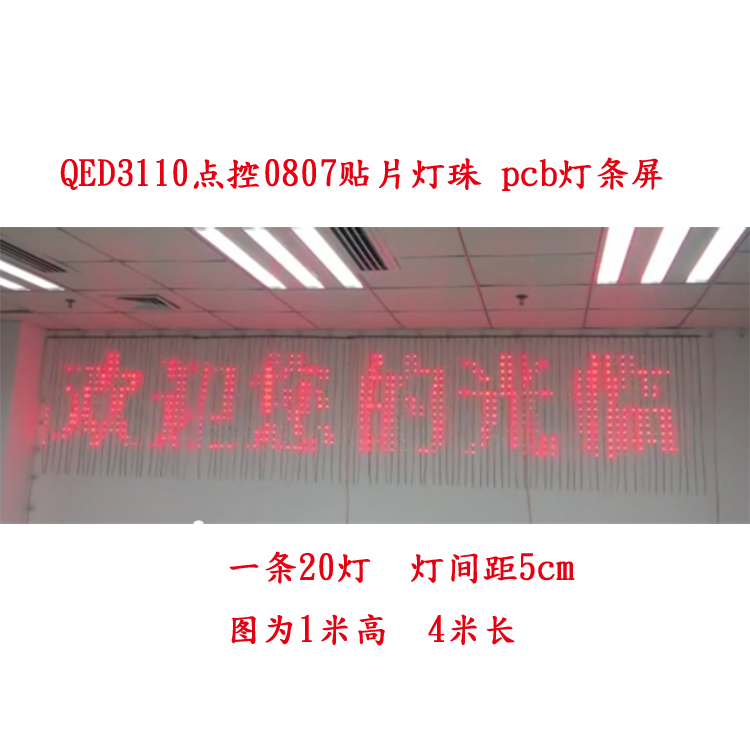

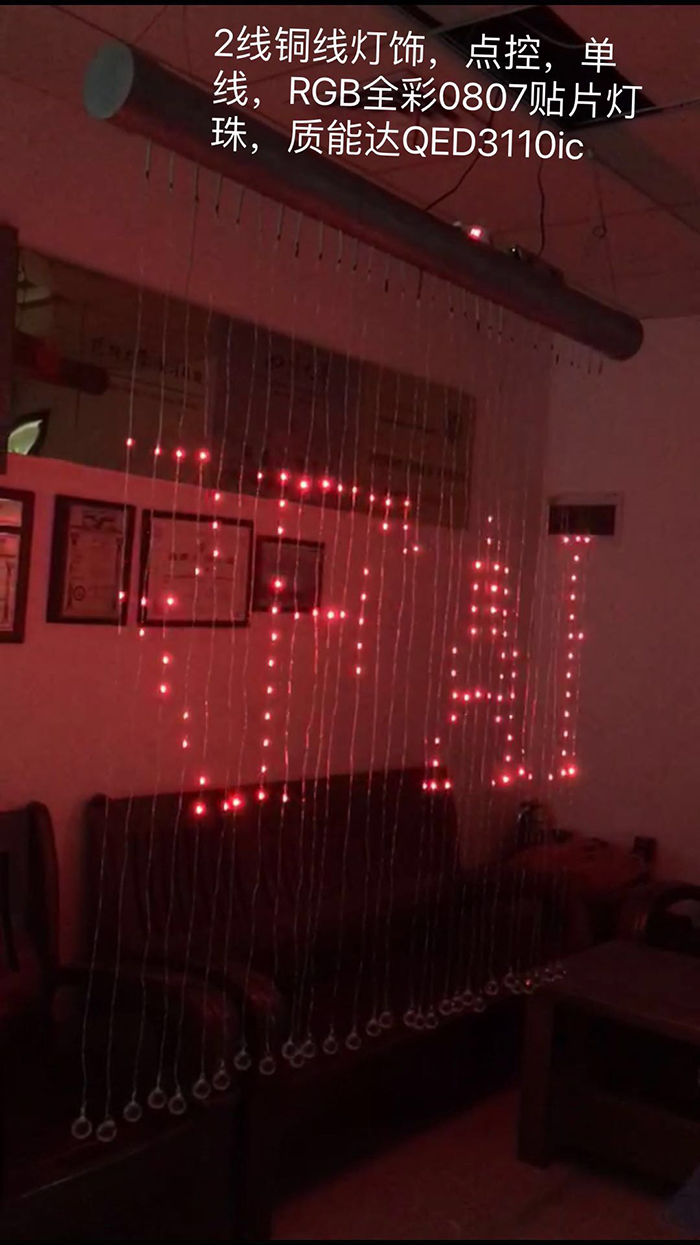

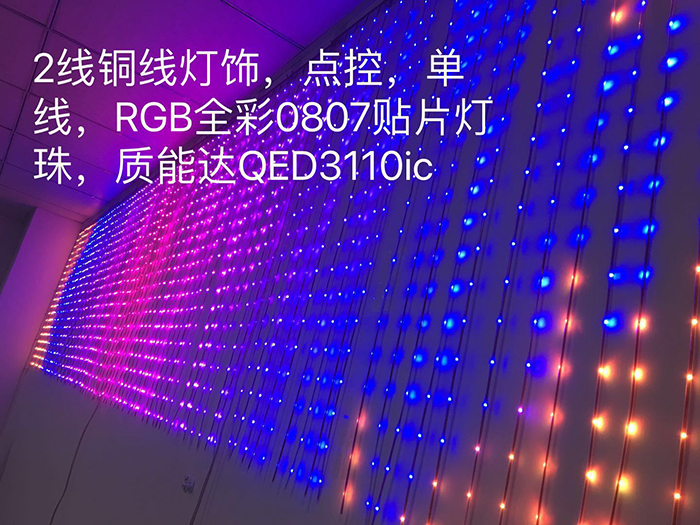

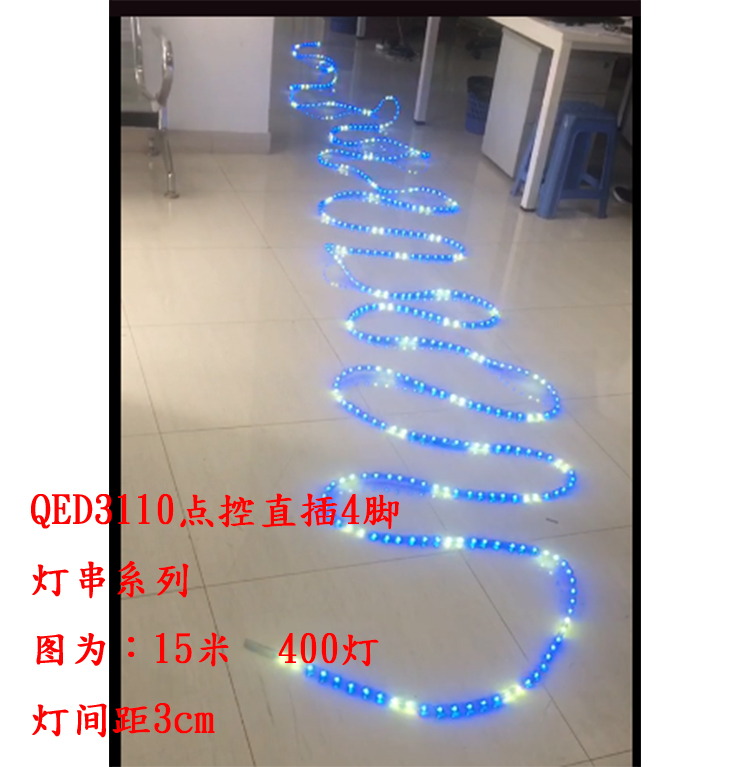

* 可将 QED3110 芯片封装到 5050、3528 及直插四脚ø5 等灯珠内部实现一体(packaged with ø5, 5050,3528, 0807, 1209 )。

典型应用(Typical Applications)

* 圣诞灯、窗帘灯、点光源、建筑 LED 外观、情景装饰工程等(Christmas Trees, Curtain Light, Dot Light, Decoration LEDs ets. )。
